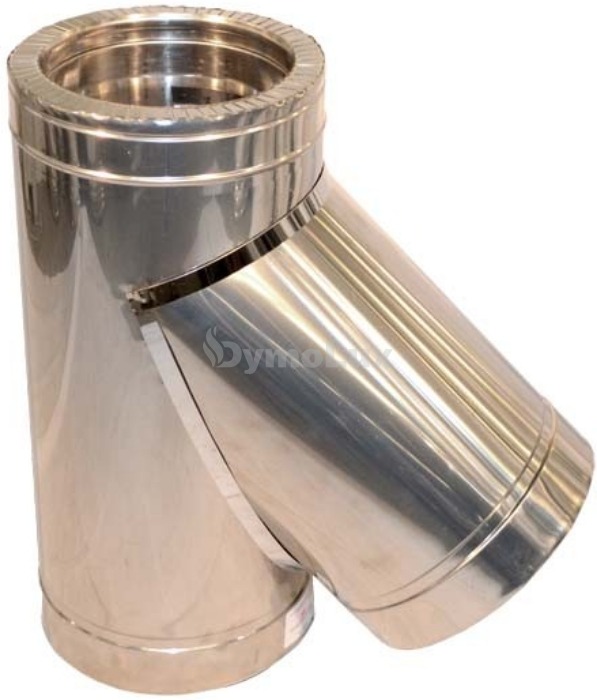

Трійник димоходу двостінний з нержавіючої сталі 45° використовується для з'єднання вертикальної частини та димоходу з нахилом 45°. В якості теплоізоляції використовується базальтове волокно товщиною 30-35 мм, яке витримує температуру до 1000 °С. Зовнішній кожух забезпечує захист ізоляції від атмосферної вологи.
Схема трійника димоходу 45° двостінного з нержавіючої сталі
Розрахункова вага трійника 45° двостінного з нержавіючої сталі
Dv, мм | Dn, мм | K, мм | H, мм | Вага, кг* |
100 | 160 | 294 | 426 | 4,08 |
110 | 180 | 317 | 455 | 5,26 |
115 | 180 | 317 | 455 | 5,13 |
120 | 180 | 317 | 455 | 5,00 |
125 | 200 | 341 | 483 | 6,48 |
130 | 200 | 341 | 483 | 6,33 |
135 | 200 | 341 | 483 | 6,17 |
140 | 200 | 341 | 485 | 6,01 |
150 | 220 | 357 | 511 | 7,50 |
160 | 220 | 357 | 511 | 7,08 |
180 | 250 | 402 | 554 | 9,40 |
200 | 260 | 414 | 568 | 9,47 |
220 | 280 | 438 | 596 | 10,78 |
230 | 300 | 462 | 624 | 12,97 |
250 | 320 | 486 | 653 | 14,54 |
300 | 360 | 535 | 709 | 16,80 |
* Маса розрахована для елементів товщиною 0,6 мм.
Під замовлення можливе виготовлення димоходів і елементів будь-якої товщини і будь-якого діаметру.
